Estabilização Ativa de EncostaInstalação de 19.700 m² de malhas de aço de altíssima tensão combinadas a barreiras dinâmicas contra queda de blocos rochosos no corredor litorâneo Dawlish-Holcombe.
Malha de Pregagem ProfundaFixação ao maciço rochoso por mais de 6.000 tirantes passivos (soil nails) de até 13 metros de profundidade preenchidos com calda de cimento sob pressão.
Resiliência Costeira ExtremaEmpreendimento de £37,4 milhões conduzido pela Network Rail e BAM Nuttall para blindar a rota contra tempestades marítimas severas e erosão contínua.
Drenagem Aberta e Preservação SSSISistema permeável que preserva calhas históricas de drenagem, dissipa pressões hidrostáticas e permite revegetação natural sem o uso de concreto projetado.

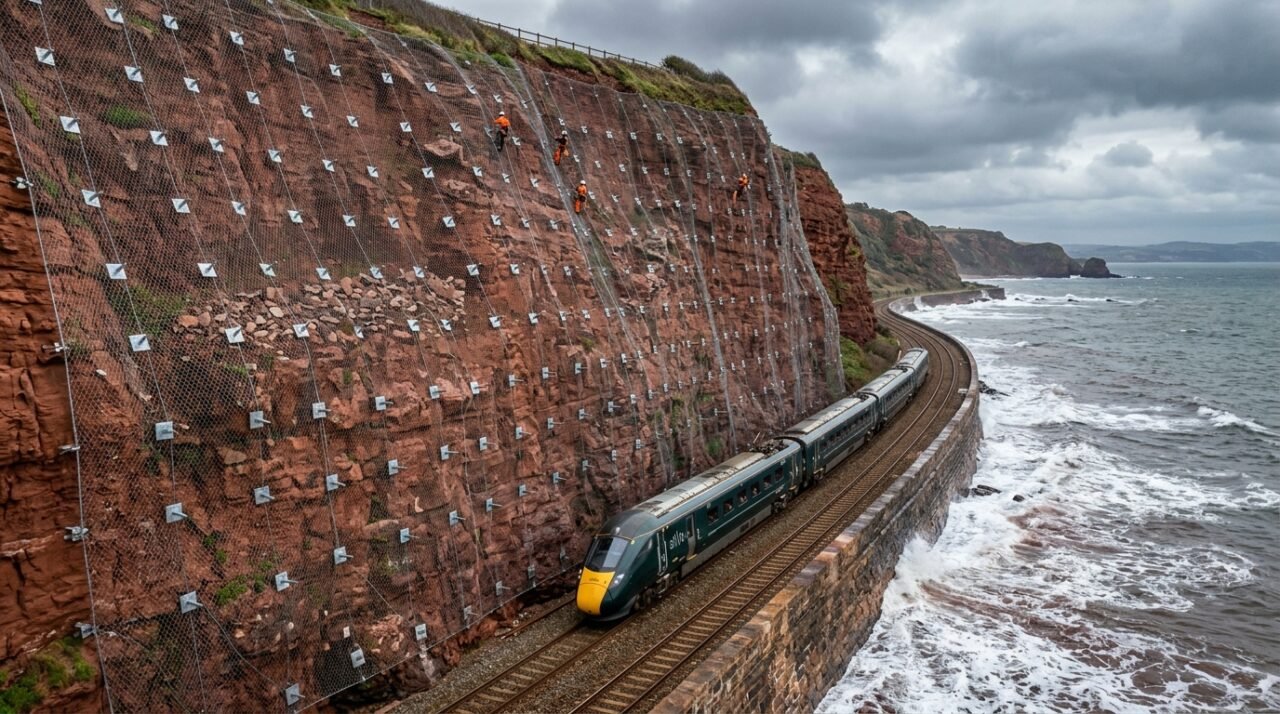

Suspensos por cordas a mais de 30 metros de altura sobre os trilhos da ferrovia costeira de Devon, operários e alpinistas industriais perfuram o arenito da formação New Red Sandstone enquanto as ondas do Canal da Mancha colidem contra a base da falésia. A poucos metros da arrebentação, trens de passageiros trafegam entre Dawlish e Holcombe sob uma malha contínua de aço de alta resistência, projetada para conter deslizamentos de terra sem interditar a principal artéria ferroviária do sudoeste britânico.
Como 6.000 ancoragens de aço e malhas tensionadas impedem o colapso de falésias sob intempéries marítimas?
As falésias entre Dawlish e Holcombe são formadas pelo arenito e pelas brechas da formação New Red Sandstone, originadas no período Permo-Triássico. Trata-se de um maciço rochoso com estratificação acentuada, alta porosidade e elevada suscetibilidade ao intemperismo marinho. O choque constante da névoa salina, a alternância entre umedecimento e secagem e a infiltração de água superficial aceleram a desagregação da matriz sedimentar, abrindo fraturas e gerando planos preferenciais de ruptura por cisalhamento.
O princípio físico do sistema opera pela combinação de reforço interno e confinamento superficial ativo. No interior da encosta, cada uma das barras de aço atua como um grampo estrutural de ancoragem passiva. Ao atravessarem as zonas fraturadas e alcançarem estratos rochosos coesos a até 13 metros de profundidade, as barras resistem por tração e cisalhamento contra qualquer tendência de deslocamento da massa instável. A injeção de calda de cimento de alta resistência preenche as irregularidades do furo e transfere as tensões por atrito lateral ao longo de todo o comprimento embutido.
Quais parâmetros geotécnicos e dimensões estruturais definiram a obra entre Dawlish e Holcombe?
O dimensionamento estrutural e geotécnico executado pela concessionária estatal Network Rail em conjunto com os consultores da BAM Nuttall baseou-se em varreduras a laser em três dimensões e mapeamento geológico detalhado de descontinuidades. Os parâmetros construtivos da intervenção reúnem métricas de grande escala:
• Área de cobertura com redes: cerca de 19.700 m² de malhas de aço de alta resistência instaladas ao longo dos paredões costeiros.
• Extensão e volume de fixadores: mais de 6.000 ancoragens no solo (soil nails) perfuradas na rocha, somando aproximadamente 16 km lineares de perfuração apenas nas frentes centrais.
• Profundidade dos chumbadores: barras de ancoragem perfuradas a profundidades de 10 a 13 metros no arenito.
• Resistência mecânica dos fios: arames de aço de alta tensão com resistência unitária à tração mínima de 1.770 MPa, organizados em nós de alta rigidez losangulares.
• Aparatos complementares de retenção: barreiras dinâmicas contra quedas de blocos rochosos (rockfall catch fences) de 3,1 metros de altura posicionadas na base dos paredões.
• Aporte financeiro alocado: £37,4 milhões investidos exclusivamente na estabilização das falésias deste trecho do programa britânico.
• Litologia de contato: arenito vermelho e brechas basais com fraturamento sedimentar subvertical exposto a ventos marítimos de alta salinidade.
Como é executada e mantida a contenção de taludes verticais em ferrovia em operação?
A execução dos serviços em Dawlish demandou um rigoroso planejamento logístico escalonado em turnos. A primeira etapa consistiu no expurgo de rocha (scaling): equipes de alpinismo industrial desceram as falésias ancoradas no topo para descalçar manualmente blocos soltos, vegetação rasteira e camadas meteorizadas instáveis, revelando a rocha são necessária para as perfurações.
Em seguida, foram empregadas perfuratrizes leves rotopercussivas pneumáticas montadas sobre trenós acoplados a cabos de sustentação. As brocas autoperfurantes perfuraram o arenito em ângulos descendentes calculados para interceptar as famílias de fraturas geológicas predominantes. Imediatamente após a perfuração, calda de cimento com aditivos plastificantes e inibidores de retração foi injetada sob pressão através do núcleo oco das barras, preenchendo vazios internos do maciço rochoso até o refluxo na boca do orifício.
Como os engenheiros de campo monitoram e finalizam a contenção das falésias de Dawlish?
Durante os turnos finais de entrega dos trabalhos em Devon, o engenheiro de projetos Jack Brookes, da BAM Nuttall, acompanhou a finalização dos setores de comportamento geotécnico designados como CBU 25 e 26, localizados nas imediações de Lea Mount e Coryton Cove. Nesses trechos críticos, a interface direta com vias públicas de pedestres no topo da encosta e com túneis ferroviários centenários na base exigiu a instalação de mais de 1.300 tirantes de até 13 metros em um único setor, somando mais de 16 km de perfurações executadas com precisão milimétrica.
As equipes de engenharia integraram cabeamentos de borda de alta capacidade e barreiras dinâmicas de 3,1 metros de altura para interceptar fragmentos rochosos em zonas de transição. Além do rigor técnico estrutural, a obra cumpriu os parâmetros da agência ambiental Natural England para a remoção controlada de mantas temporárias de fibra de coco, permitindo que a vegetação nativa do arenito brotasse diretamente através da malha de aço e reincorporasse a encosta ao ecossistema local.
Abaixo, um vídeo do canal Coast Cams (YouTube) que aprofunda o tema:
Quais normas internacionais e requisitos anticorrosivos regem a pregagem em ambiente marinho?
A metodologia executiva em Dawlish seguiu os preceitos da norma britânica e europeia BS EN 14490 (Execution of special geotechnical works — Soil nailing), associada aos cálculos de estados limites últimos (ELU) e de serviço (ELS) preconizados pelo Eurocode 7 (BS EN 1997-1). No cenário normativo brasileiro, os equivalentes diretos para esse tipo de intervenção são a ABNT NBR 5629 (Tirantes ancorados no terreno) e a ABNT NBR 11682 (Estabilidade de encostas).
Em áreas costeiras, o parâmetro mais severo de projeto é a agressividade ambiental provocada pela deposição contínua de cloretos transportados pela névoa salina. Para assegurar a vida útil de projeto estipulada em 120 anos pela Network Rail, as barras de aço receberam dupla barreira protetora: o envelopamento integral pela bainha de calda de cimento e a aplicação de galvanização a quente de alta espessura, com seções em aço inoxidável nas juntas de maior solicitação.
Quando a contratação de um engenheiro civil geotécnico é obrigatória em encostas sob risco?
O gerenciamento de encostas íngremes e taludes antrópicos exige avaliação técnica especializada assim que os primeiros indícios de instabilidade se manifestam. O aparecimento de trincas de tração na crista do morro, a inclinação anômala de árvores, postes ou cercas, o desprendimento progressivo de fragmentos de solo ou rocha e o surgimento de minas d’água com carreamento de finos (piping) são sintomas de descompressão do maciço.
A contratação de um engenheiro civil especializado em geotecnia é mandatória para planejar investigações de subsolo — incluindo sondagens rotativas, mapeamento estrutural de juntas e ensaios de arrancamento in situ —, determinando com precisão o fator de segurança da encosta. Soluções amadoras, como aplicar rebocos impermeabilizantes sobre a rocha ou instalar telas plásticas residenciais, criam uma falsa sensação de segurança enquanto represam água no subsolo, acelerando desastres geotécnicos de grandes proporções.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil especializado em geotecnia e proteção costeira, especialmente em contextos de risco de deslizamento, infiltração ou impacto ambiental.
