Como a torre sobe sozinhaUma jaula com pistão hidráulico ergue o topo da máquina, abrindo uma fresta para encaixar novos cubos de aço.
Grua interna trepanteFica presa dentro do poço do elevador e escala as lajes prontas a cada 3 andares sem tocar no chão da rua.
Braçadeiras de sustentaçãoCintas metálicas gigantes amarram a coluna do guindaste nas vigas do prédio para anular a força das rajadas de vento.
Desmonte por partesUm miniguindaste montado na cobertura desmancha a máquina principal e depois desce pelo elevador comum da obra.
Como os guindastes de arranha-céus conseguem escalar o próprio edifício usando pistões hidráulicos e como engenheiros os desmontam peça por peça no final da obra. Erguer arranha-céus em centros urbanos densos exige transportar dezenas de toneladas de material sem ocupar calçadas estreitas. A solução da engenharia foi criar gruas autoelevatórias que escalam a própria estrutura.
Como um guindaste gigante consegue se levantar sozinho sem tombar?
Quem olha da rua tem a sensação de que o topo do guindaste flutua no ar durante a obra. Na prática, a máquina utiliza uma estrutura metálica chamada **gaiola de telescopagem**, que envolve a torre como uma luva.
Um cilindro hidráulico central empurra toda a cabine para cima com força de 50 toneladas, criando um vão livre de cerca de 3 metros. A própria lança pega um novo bloco de **aço estrutural**, que entra por esse espaço e é parafusado à base.
Quais são as medidas e capacidades de uma grua de grande porte?
Montar e elevar essas gigantes de metal exige precisão milimétrica em componentes fabricados para aguentar ventos fortes e cargas brutas.
Capacidade de içamento na ponta da lança: suporta de 2 a 5 toneladas a 60 metros de alcance, chegando a 16 ou 40 toneladas próximo à torre central conforme o contrapeso.
- * Curso do cilindro hidráulico: eleva a gaiola em passos de 1,5 a 3 metros com pressão hidráulica de até 250 bar para encaixar novos módulos de torre.
- * Módulos de mastro treliçado: cada cubo de aço mede cerca de 2 por 2 metros por 3 metros de altura e pesa de 3 a 5 toneladas.
- * Braçadeiras de ancoragem externa: cintas de vigas metálicas fixadas na laje a cada 30 ou 40 metros de altura para barrar a flambagem.
- * Grua trepante interna de poço: utiliza apenas 4 ou 5 módulos de torre, cortando em até 70% o uso de mastro de aço em edifícios de 150 metros.
Como a grua sobe pelo poço do elevador conforme o prédio ganha andares?
Em terrenos sem espaço para apoiar uma torre externa no chão, a máquina é instalada dentro da caixa de concreto do futuro elevador. Esse sistema de grua trepante apoia seu peso em quadros metálicos horizontais fixados em lajes já curadas de **concreto armado**.
Macacos hidráulicos acoplados à base da torre suspendem todo o equipamento 3 pavimentos por ciclo, vencendo cerca de 9 a 10 metros de altura. Trincos mecânicos de alta resistência travam a base nas vigas superiores, mantendo a estrutura firme para retomar os trabalhos.

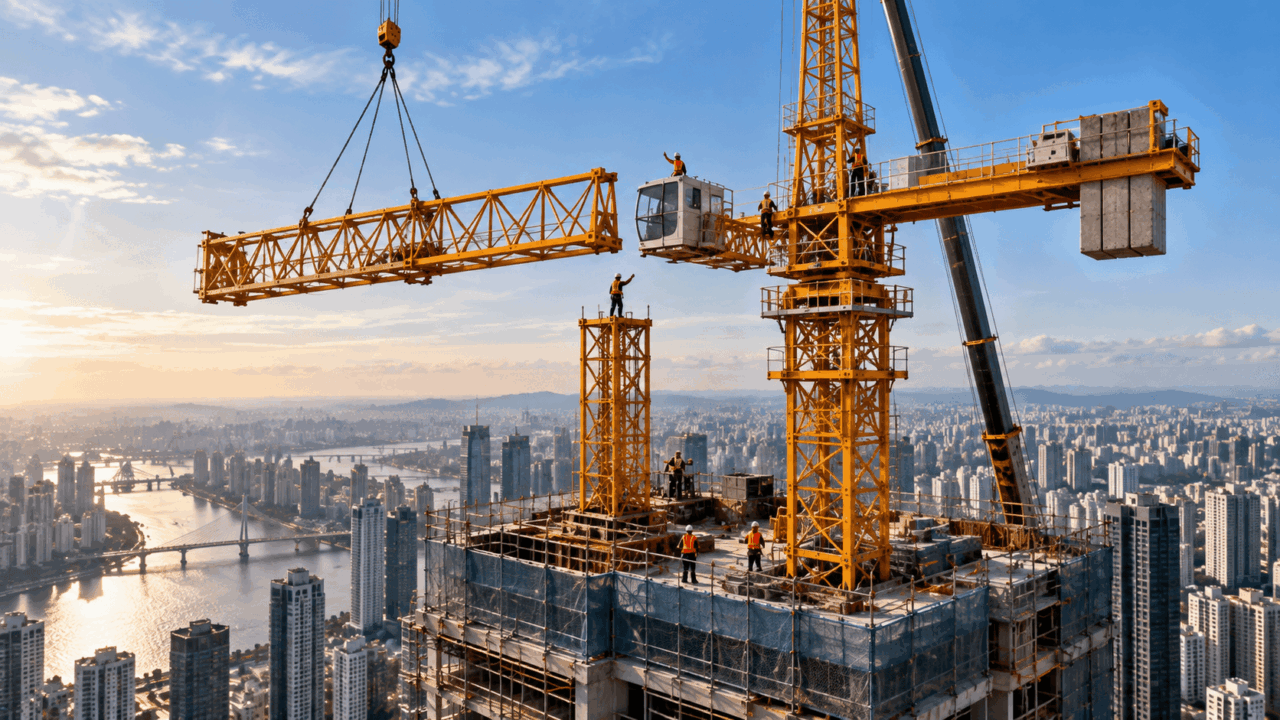

Como essa torre gigante é desmontada no topo do edifício pronto?
Quando a última laje é concretada a mais de 100 metros de altura, a máquina não tem como descer inteira. Uma equipe de montagem fixa um miniguindaste chamado **derrick** diretamente sobre a cobertura do prédio.
Esse equipamento menor desparafusa primeiro os blocos de contrapeso, depois a cabine e os braços da grua principal, baixando peça por peça por guinchos de fachada. O próprio **derrick** é então desmontado em partes leves que cabem perfeitamente no elevador social do prédio.
Abaixo, um vídeo do O Canal da Engenharia que aprofunda o tema:
Qual norma técnica garante que a grua não caia com o vento?
No Brasil, as operações de subida, ancoragem e trabalho de gruas são regulamentadas pela **NR 18** e pela **ABNT NBR 16463**. Elas exigem anemômetros digitais contínuos e suspendem qualquer telescopagem com rajadas acima de 42 km/h.
Toda ancoragem ou transferência de carga para a estrutura precisa de um plano formal de içamento com **ART** registrada no **CREA**. Esse laudo assegura que os esforços de tração e torção não causem trincas nas lajes do edifício.
Quando um engenheiro calculista e um engenheiro mecânico devem agir?
A escolha entre a grua externa ancorada e a trepante interna depende de cálculos feitos por um **engenheiro civil calculista de estruturas** em parceria com um **engenheiro mecânico**. Eles definem os pontos exatos de reforço de armadura e o escoramento das lajes inferiores.
A montagem nunca pode ser improvisada pela equipe de pedreiros da obra. Qualquer desalinhamento nos tirantes ou aperto incorreto nos parafusos de união pode desestabilizar a máquina durante a subida dos pistões.
Contexto importante: Este artigo é informativo. Para projetos estruturais locais similares, recomenda-se avaliação de engenheiro civil calculista de estruturas e engenheiro mecânico especializado, especialmente em contextos de risco de comprometimento estrutural de lajes e tombamento por rajadas de vento.
