Carga ultrapesada suspensaO módulo do setor do reator pesa cerca de 1.400 toneladas, equivalente ao peso de quatro aviões comerciais carregados.
Deslocamento em ritmo lentoOperação contínua de 30 horas para mover a peça por poucos metros entre o salão de montagem e o poço do reator.
Ajuste milimétrico computadorizadoSensores ópticos e milhões de dados garantem folga de encaixe inferior a 3 milímetros em uma estrutura gigante.
Avanço na rosca do TokamakO sexto de nove módulos previstos foi instalado, completando dois terços do núcleo do reator experimental no sul da França.

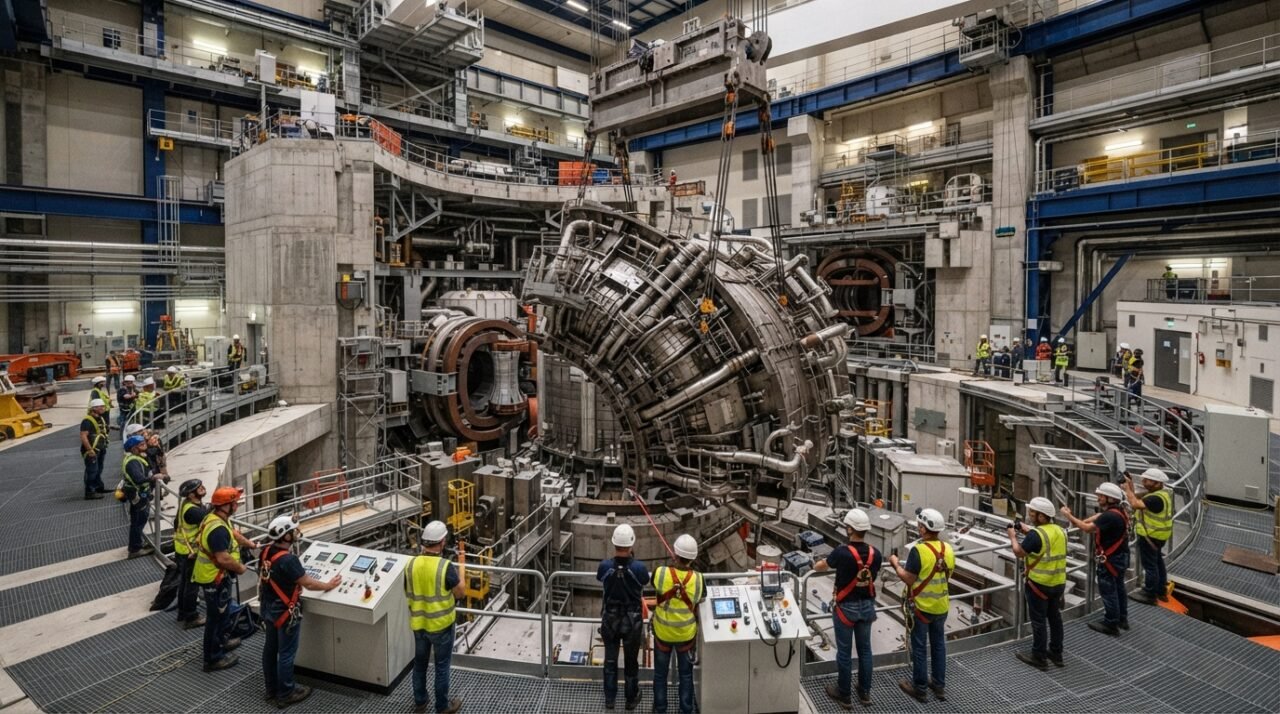

A manobra do sexto dos nove setores do reator de fusão mobilizou mais de 100 especialistas e milhões de pontos de medição a laser em Cadarache.
Por que mover uma peça de 1.400 toneladas exige quase 30 horas para percorrer poucos metros?
Você já tentou colocar uma gaveta emperrada de volta no armário e percebeu que um milímetro fora de ângulo trava tudo? Em um guindaste comum, o peso balança levemente no ar por causa da inércia. Na escala de um reator nuclear, esse balanço destruiria os equipamentos já instalados.
Para anular a oscilação, a equipe da ITER Organization utiliza pontes rolantes duplas com capacidade para 1.500 toneladas integradas a macacos hidráulicos de precisão. O sistema monitora milhões de pontos de dados a laser em tempo real, corrigindo a inclinação a cada fração de milímetro. Assim, a peça desce sem roçar nas paredes metálicas vizinhas.
Quais são os números e as dimensões envolvidas no içamento do módulo do reator?
A engenharia do reator Tokamak exige tolerâncias dimensionais que parecem impossíveis para estruturas dessa magnitude. Os parâmetros técnicos da operação explicam o grau de controle exigido da equipe multidisciplinar.
Massa total do conjunto suspenso: cerca de 1.400 toneladas métricas, somando a câmara de vácuo, as bobinas magnéticas e os painéis de proteção térmica predefinidos.
- Tempo total da manobra de içamento: cerca de 30 horas divididas em fases de preparação, travessia do galpão e descida vertical.
- Progresso da montagem do reator: posicionamento do 6º de um total de 9 módulos que compõem o toro de vácuo principal.
- Controle de alinhamento tridimensional: margem de tolerância de montagem mantida abaixo de 3 milímetros ao longo de 20 metros de altura.
- Equipe técnica mobilizada: mais de 100 engenheiros e operadores trabalhando em turnos ininterruptos para monitorar o içamento.
Como funciona o passo a passo da descida do módulo no poço do reator?
Primeiro, o módulo pré-montado é elevado pelas pontes rolantes no hall de montagem e transladado na horizontal até o topo do edifício do reator. Em seguida, sensores a laser medem o posicionamento espacial relativo aos pontos de ancoragem da base de concreto.
Com os dados validados no sistema de controle numérico, os guinchos iniciam a descida a uma velocidade imperceptível a olho nu, inferior a alguns centímetros por hora. Assim, a peça encaixa perfeitamente nos suportes finais sem tensionar a estrutura de aço.
Como a tecnologia de monitoramento óptico orienta a manobra do reator?
Imagens gravadas durante a montagem do complexo em Cadarache documentam a coordenação entre os guinchos de grande capacidade e a central de controle. O acompanhamento em vídeo revela a lentidão estratégica do movimento suspenso.
A cada centímetro vencido, engenheiros analisam as leituras do metrossistema óptico para confirmar o equilíbrio de massa e a folga nas laterais da cúpula de concreto.
Abaixo, um vídeo do canal oficial do iterorganization que aprofunda o tema:
Quais normas de engenharia regem o içamento de estruturas ultrapesadas?
Operações de içamento em instalações nucleares e industriais de grande porte seguem diretrizes rigorosas de segurança, como as normas da ASME B30 para equipamentos de elevação e os padrões europeus de segurança estrutural do Eurocode 3. No Brasil, o setor toma como referência a norma NBR 8400 da ABNT.
Esses regulamentos estabelecem coeficientes de segurança multiplicados para os cabos de aço e exigem redundância total nos freios dos guindastes. Assim, o projeto garante estabilidade absoluta mesmo na eventualidade de falha mecânica ou oscilação de energia.
Quando é necessário contratar um engenheiro especialista em içamento de cargas?
Projetos de infraestrutura que envolvem a movimentação de estruturas prefabricadas pesadas exigem a elaboração de um plano de rigging detalhado assinado por um engenheiro mecânico ou engenheiro civil especializado em içamento. Esse estudo calcula o centro de gravidade, a capacidade do solo e os ângulos das cintas de elevação.
Tentar improvisar o levantamento de equipamentos pesados com guindastes convencionais sem projeto prévio provoca acidentes graves, tombamentos e danos estruturais irreversíveis. Por isso, o dimensionamento rigoroso e o controle dimensional são indispensáveis em qualquer obra complexa.
Contexto importante: Este artigo é informativo. Para operações de movimentação e içamento de grandes cargas industriais ou estruturais, recomenda-se avaliação de engenheiro especialista em rigging e içamento pesado, especialmente em contextos de risco de tombamento, colapso de solo ou danos a estruturas vizinhas.
